Diccionario Ecografía
Tempo Formación
¿No te ha pasado que estás dentro de un grupo de compañeros y empiezan a hablar de cosas que no entiendes y quedas excluido de la conversación? A todos nos ha pasado alguna vez.
Educándote sobre los conocimientos básicos con los principales términos y sus ejemplos dentro de la Ecografía, jamás quedarás fuera de una conversación entre compañeros.
Además, saber todo esto te ayudará a desarrollar nuestras estrategias y a realizar informes más acertados como buen profesional.
¡Te presentamos el Diccionario de Ecografía de Tempo Formación!
Ecogenicidad
"Es el nivel de Gris que viene determinado por la cantidad de reflexión del tejido."
En ecografía existen 256 niveles de grises (escala de gris), que va desde el 0 (negro) hasta el 255 (blanco)

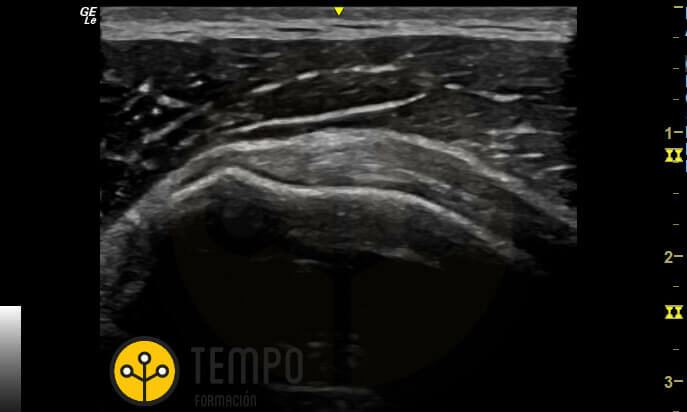

En la siguiente imagen, Corte Longitudinal del Tendón Subescapular podemos ver cómo cada estructura y tejido tiene un nivel de gris diferente, es decir, una ecogenicidad distinta.
Hipoecoico
"Es una zona o estructura con un bajo nivel de Gris, siendo relativo a lo que se compare."

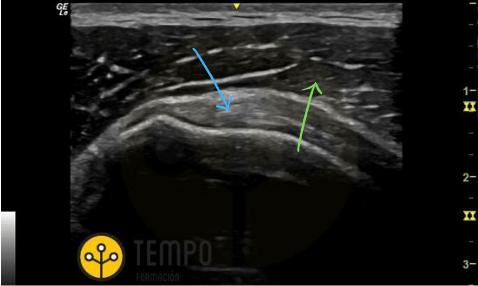

Es importante dejar claro esta última parte de "siendo relativo a lo que se compare". Por ejemplo, ¿qué flecha correndonde a la estructura más hipoecoica en la siguiente imagen?
Exacto, la flecha verde, porque su nivel de gris es mas bajo (oscuro) que la flecha azul.
Hiperecoico
"Es una estructura con un alto nivel de Gris, representándose con un color blanco, siendo relativo a lo que se compare."
Si en la definición anterior hablábamos de aquello que es más oscuro, en esta ocasión hablamos de qué es más claro/blanco. En ecografía lo más hiperecoico que puedes encontrar es una cortical o tejido conectivo.
Cogemos la misma imagen anterior, ¿qué tejido es más hiperecoico?
El tejido de la flecha verde es más hiperecoico que el de la flecha azul.
Isoecoico
"Es una estructura con un nivel de Gris similar a las estructuras periféricas."

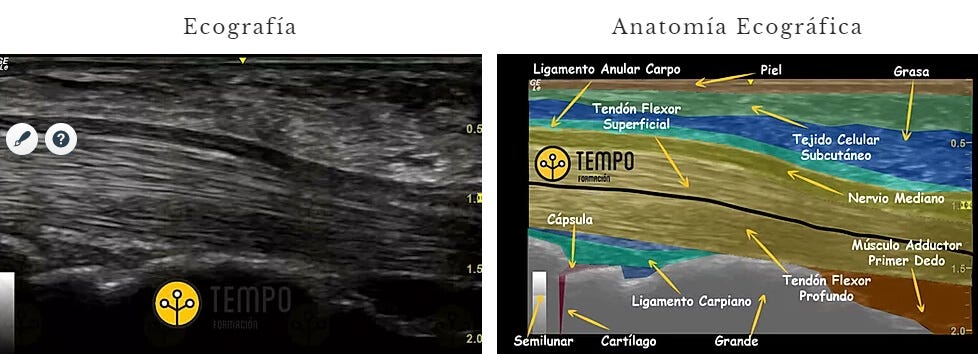

Por ejemplo, en esta imagen del Corte Longitudinal del Nervio Mediano tienes a la izquierda la imagen ecográfica y a la derecha la anatomía ecográfica. A simple vista podría parecer que es todo una misma estructura pero si miras bien la imagen de la derecha comprobarás que hay mucho más de lo que pensábamos. Por eso es importante no sólo quedarte en un corte y hay que hacer barridos y pruebas dinámicas para comprobar y salir de dudas.
Anecoico
"Es una imagen negra propia de los líquidos, debido a la ausencia de reflexión de los ultrasonidos."
Es decir, el Punto 0 de la Escala de Grises. Fácil de identificar y que pueden corresponderse con sangre, hematomas, quistes, líquido sinovial...

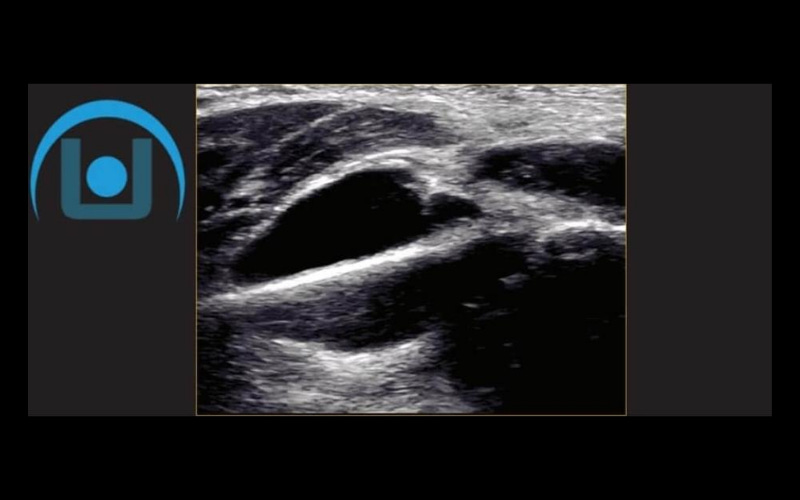

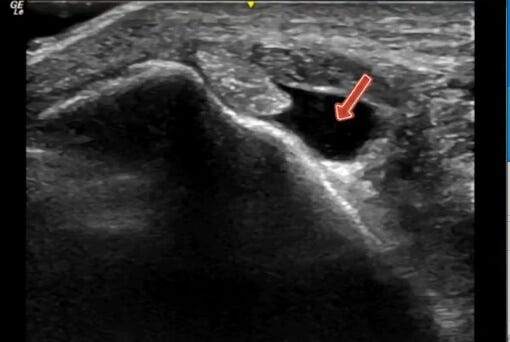

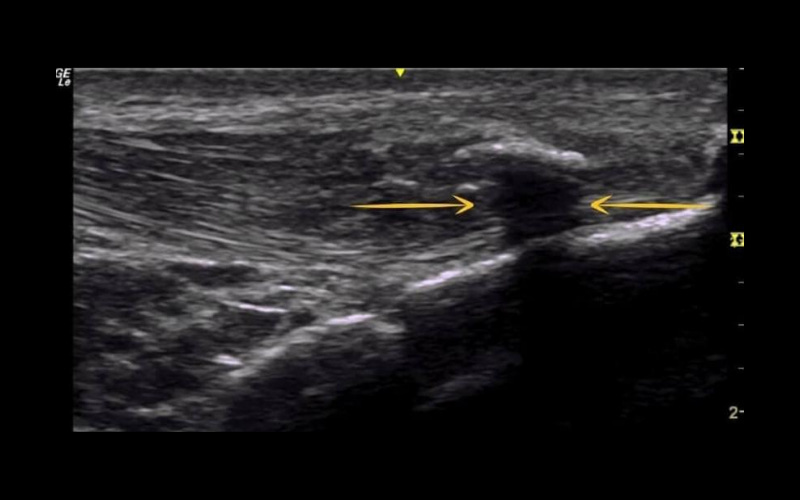

Como podemos observar en la imagen, es un exceso de líquido del músculo tibial posterior.
Artefacto
"Es una imagen ecográfica que no se corresponde con la realidad estructural. En ocasiones puede confundirse con patología."
Existen muchos tipos diferentes, quizás muchos ya los conozcas, otros no, otros creías que eran una afectación y otros simplemente ni te habías dado cuenta. Pero para eso estas aquí, para hacer de la Ecografía tu mejor herramienta.
¿Vamos?
Pero primero un poquito de publi no? :D
Curso esencial ecografía musculoesquelética
8-11 Junio en Madrid con Ana de Groot y Alberto García
Infórmate en www.tempoformacion.com
Sombra acústica posterior
"Ocurre cuando el haz del ultrasonido entra en contacto con densidad mineral ósea, generando profundo a él una sombra."

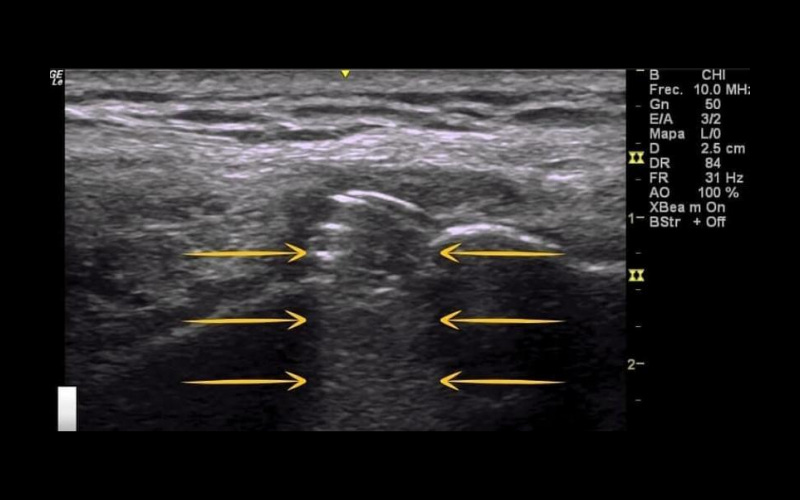

En este caso nos encontramos en un tendón rotuliano. Se observa una calcificación y cómo se genera una sombra (señalado con flechas amarillas) que corresponde a un artefacto. ¿Podríamos saber con ecografía si una calcificación es de densidad dura o blanda?
¡Por supuesto!
Reverberación/Coleta de cometa
"Ocurre cuando el haz del ultrasonido entra en contacto con metales o cristales, generando una reverberación de la estructura con la que el haz entra en contacto y una sombra hiperecoica profunda."
Artefacto muy a tener en cuenta si haces terapias invasivas.
Imagen en espejo
"Es un fenómeno de Reverberación que en ocasiones ocurre en interfases muy reflectantes como el hueso, pudiendo dar como resultado una imagen fantasma o en espejo."
Anisotropía
"Ocurre cuando el haz de ultrasonido incide de forma oblicua en vez de perpendicular a la estructura, generando una pérdida de la ecogenicidad."
Es importante recordar que debemos colocar la sonda perpendicular a la estructura que queremos valorar. En esta imagen debemos observar el Tendón Rotuliano y no mirar las estructuras circundantes.
Ruido eléctrico
"Es la distorsión de la imagen debido a algún tipo de interferencia (electromagnética, eléctrica...)"

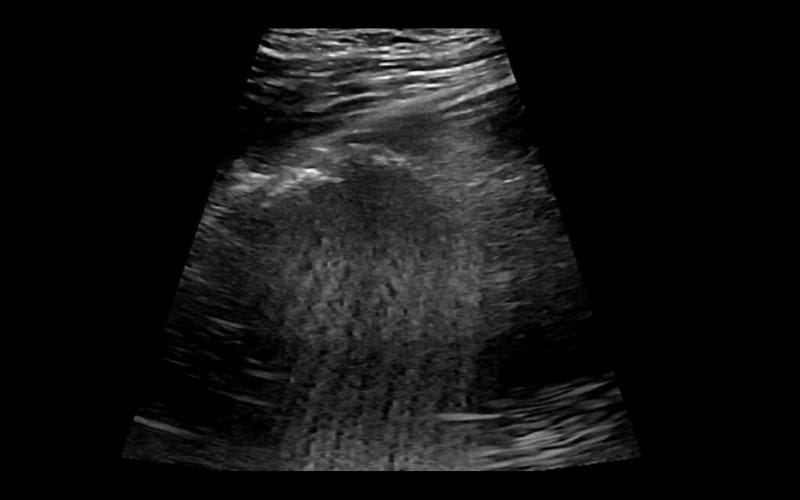

¿No te ha ocurrido alguna vez que estás trabajando y tu ecógrafo se ve perfectamente, pero cuando un compañero enciende la luz del pasillo o de otra sala se te distorsiona la imagen?
Sombra acústica por refracción
"Es la sombra que se produce debido a la pérdida del haz de ultrasonido cuando este entre en contacto con estructuras redondas u ovaladas."
Refuerzo acústico posterior
"Se observa como una sombra con mayor aumento de la ecogenicidad profundo a los líquidos."

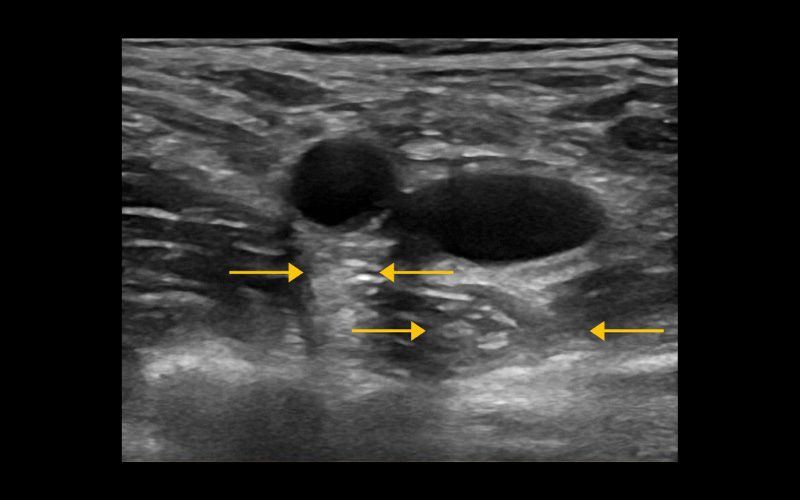

Como puedes observar, en una misma imagen ecográfica pueden existir diferentes tipos de Artefacto (Refuerzo acústico posterior y Sombra acústica por refracción)
Esperamos que te haya gustado. Nos ayudaría mucho si lo compartieras con tus compañeros en redes sociales.
